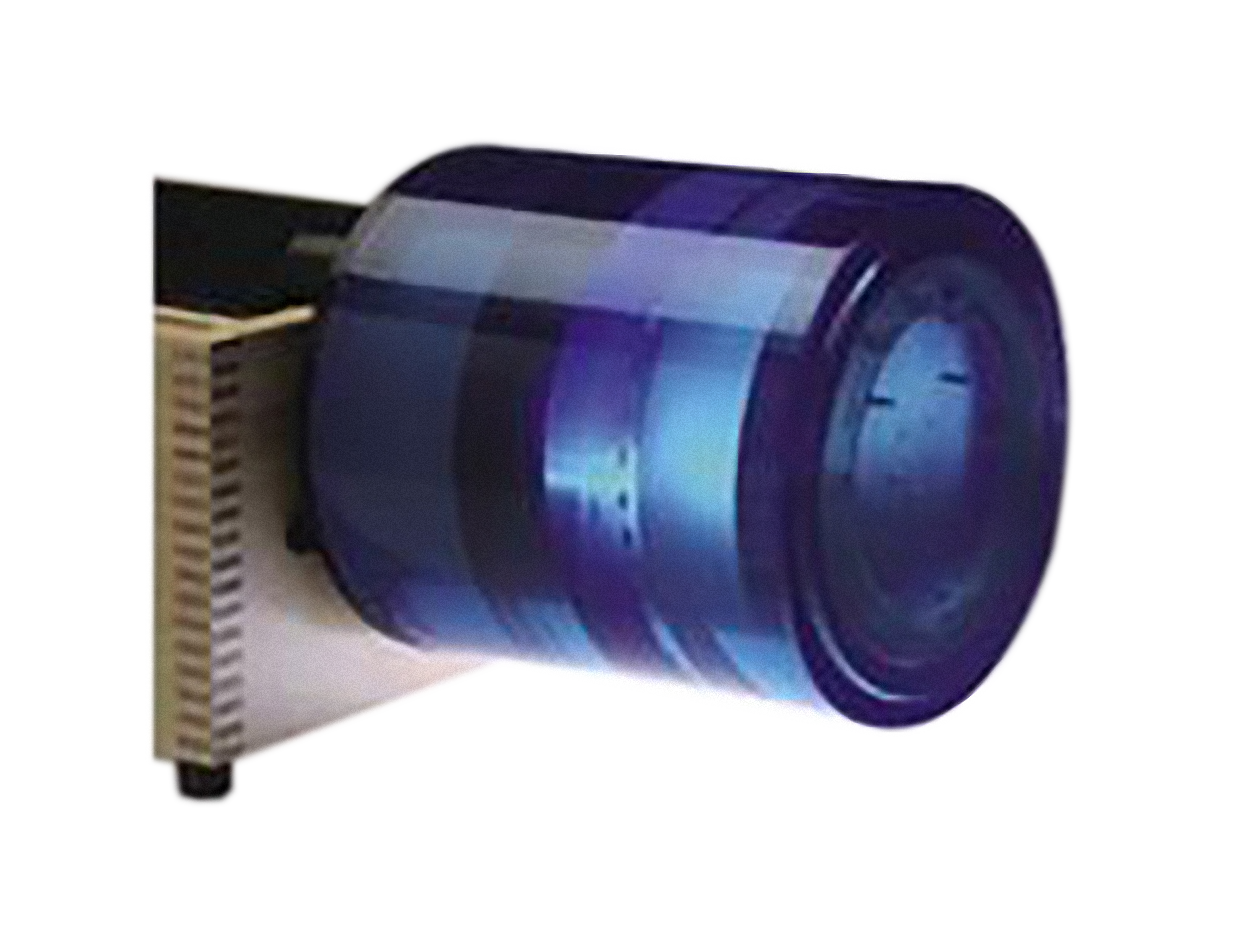

Catphan500

技术参数

• 片几何结构和曝光模块（直径：15cm 厚：25mm）

1) 扫描片几何结构（片宽），模体定位光精度， CT 值线性，重建层厚偏差

2) 模块采用一个23°斜角代替45°角，减少了不精确图像测量的影响。模块采用细斜线来减少超范围的图像拖尾。两对相反的斜线更容易的验证模体是否和扫描轴精准准直。

• 空间分辨力模块（直径：15cm 厚：40mm）

模块的独特设计通过减少高对比度材料的数量将视觉伪影减到最小，2mm 厚的铝对比图像被铸进光线规尺的位置上，达到1 到21LP/cm 的高分辨率(1,2,3,4,5,6,7,8,9,10,11,12,13,14,15,16,17,18,19,20,21LP/cm)。

• 低对比分辨力模块（直径：15cm 厚：40mm）

模块包含各种直径的圆柱棒和三种对比度的圆柱形棒来测量低对比度性能，40mm长的插棒在所有的Z 轴位置提供准确的对比度值。独特的子片检测模块在解决子片低比对物体中能对不同扫描参数的有效性进行评估（斜度，片宽等）。低对比分辨力为：0.3%，0.5%，1.0%。内层孔阵：直径3，5，7，9mm。外层孔阵：直径2，3，4，5，6，7，8，9，15mm。

• 均匀性和噪声模块（直径：15cm 厚：＞40mm）

检测空间均匀性（噪声）和CT系统的噪声（精确度），采用固体水材料。这种固体材料的高光线和轴向均匀性是代替水的最理想材料，可以提供稳定的结果，比使用充水的模块更方便并且减少由于不同水源引起的变化。固体水材料的CT值在水的2％（0-20H）之内，这种固体材料的高径向和轴向均匀性使其成为水的理想替代品。它已经在x，y和z平面上的各种变量上进行了全面测试，并已证明在所有应用中均保持稳定。
